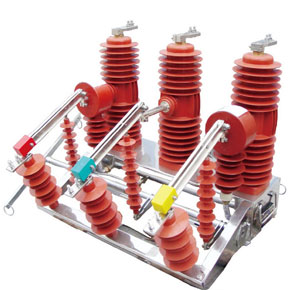

ZWBC-24型户外柱上真空断路器
| 序号 | 项 目 | 单位 | 参 数 | |
| 1 | 额定电压 | kV | 24 | |
| 2 | 额定绝缘水平 | 1min工频电压 | 65/79（隔离断口） | |
| 雷电冲击电压（峰值） | 125/145（隔离断口） | |||
| 3 | 额定频率 | Hz | 50 | |
| 4 | 额定电流 | A | 630、1250 | |
| 5 | 额定短路开断电流 | kA | 20 | |
| 6 | 额定短路开断电流开断次数 | 次 | 30 | |
| 7 | 额定峰值耐受电流 | kA | 50 | |
| 8 | 额定短时耐受电流 | kA | 20 | |
| 9 | 额定短路持续时间 | S | 4 | |
| 10 | 分闸时间 | 最高操作电压下 | ms | 30～80 |
| 额定操作电压下 | ||||
| 最低操作电压下 | 40～100 | |||
| 11 | 合闸时间 | 40～100 | ||
| 12 | 全开断时间 | ≤100 | ||
| 13 | 机械寿命 | 次 | 10000 | |
