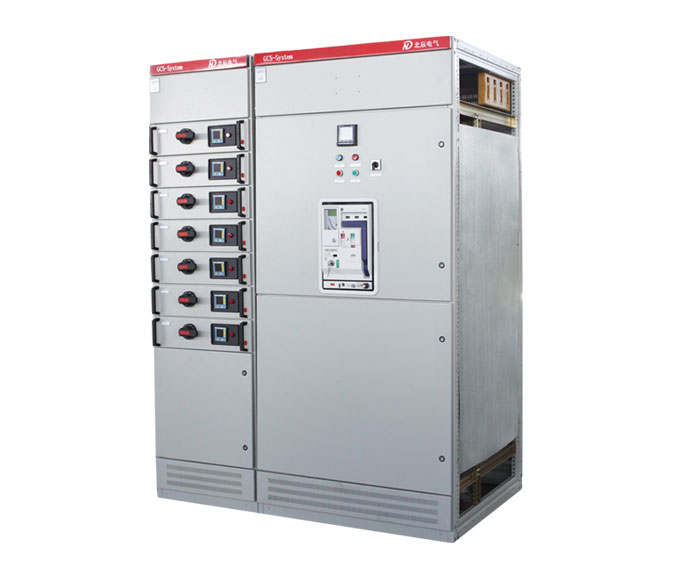

GCS型低压抽出式开关柜

  主电路额定电压   AC380V(400V)、660V
  辅助电路额定电压   AC220V、380V(400V)   DC110V、220V
  额定频率   50HZ(60HZ)
  额定绝缘电压   600V(1000V)
  额定电流   水平母线:≤4000A   垂直母线(MCC):1000A
  母线额定短时耐受电流   50 KA/1s、80 KA/1s
  母线额定峰值耐受电流   105 KA/0.1s、76 KA/0.1s
  工频试验电压   主电路:2500 V/1min   辅助电路:1760 V/1min
  母线   三相五线制或三相四线制
  防护等级   IP3L0。IP4L0
